La pression hydraulique au service du levage : un principe physique millénaire

Les systèmes de levage modernes s’appuient sur un principe physique fondamental énoncé au XVIIe siècle par Blaise Pascal : une pression exercée sur un fluide incompressible se transmet intégralement dans toutes les directions avec la même intensité. Cette propriété permet de transformer une faible force appliquée sur une petite surface en force considérable sur une surface plus grande. Dans les équipements professionnels de levage moderne, ces systèmes hydrauliques équipent la majorité du matériel de levage et de manutention, garantissant robustesse et fiabilité sur cycles intensifs.

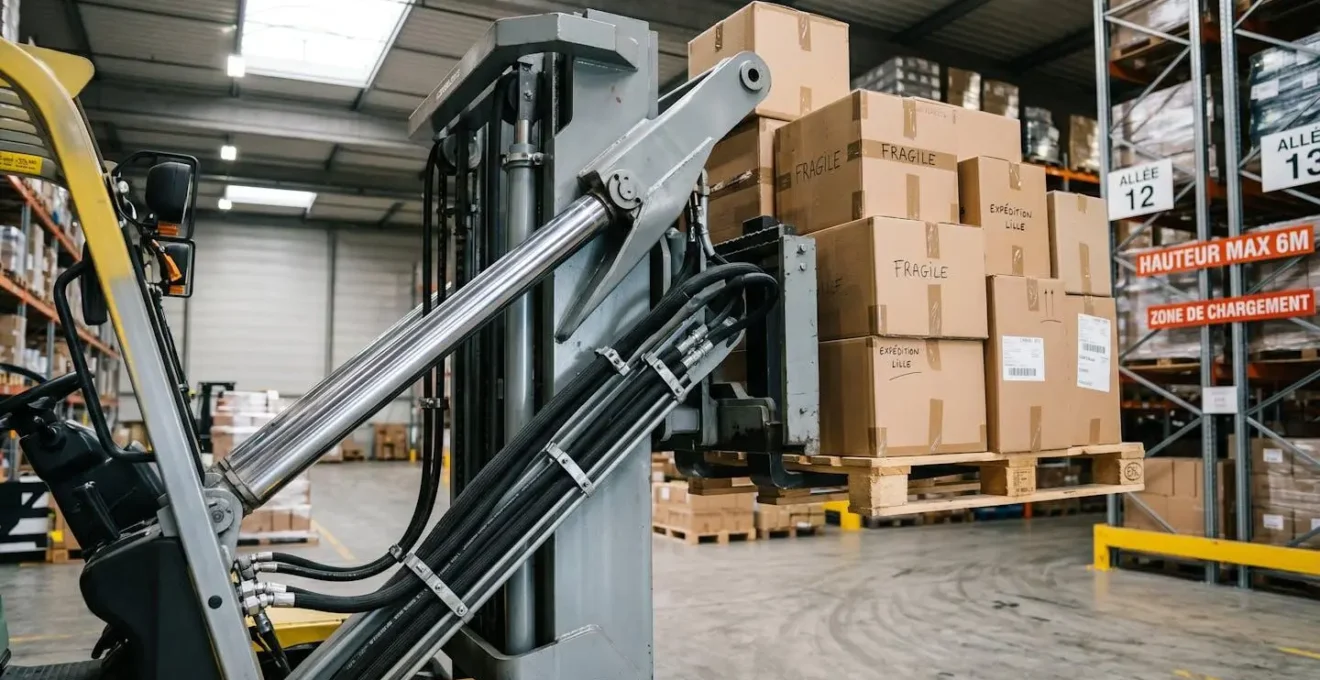

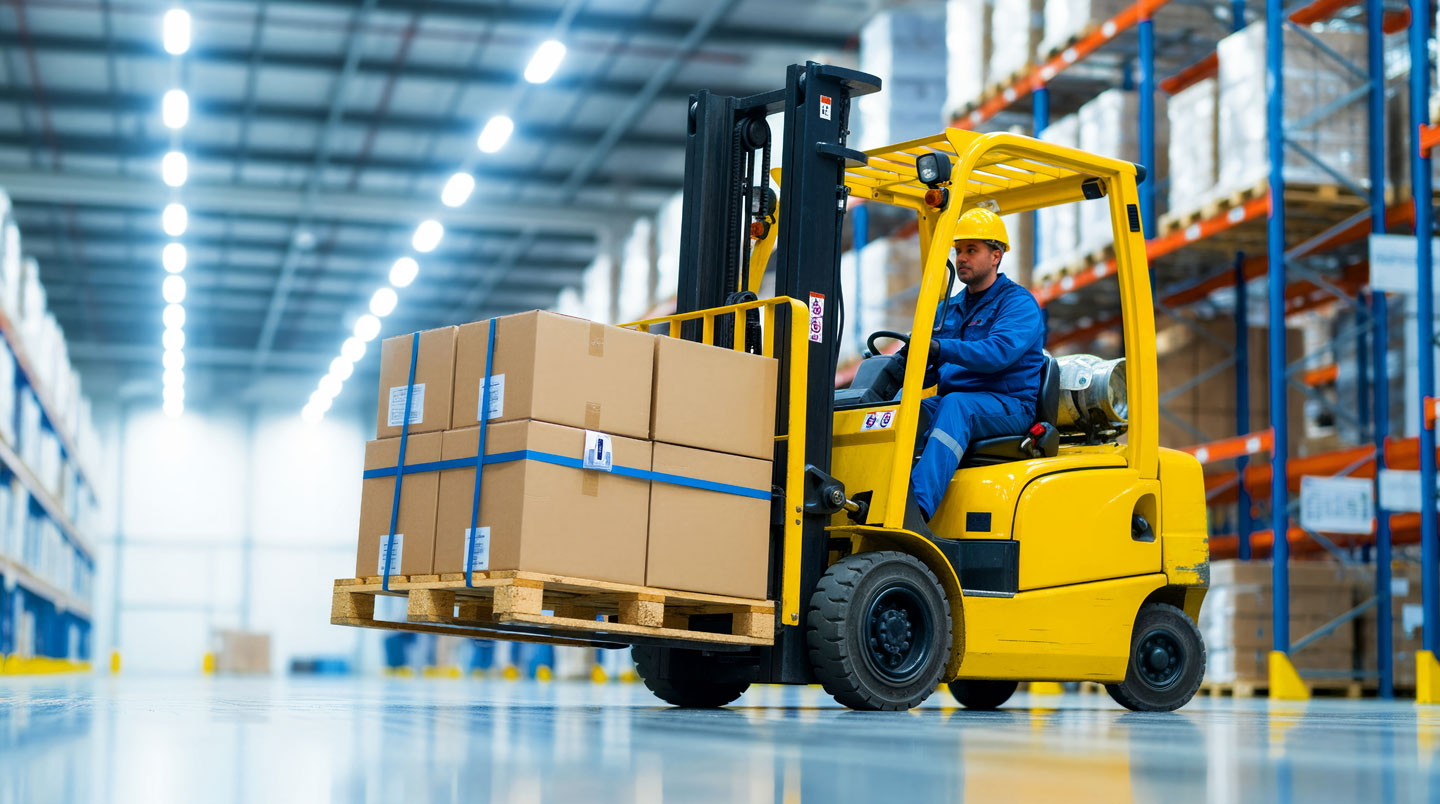

Le rapport entre les surfaces des pistons détermine directement le coefficient de multiplication de la force. Un piston de commande de 2 cm² agissant sur un piston de travail de 200 cm² multiplie la force initiale par 100. Appliqué aux chariots élévateurs, ce mécanisme permet à un opérateur d’actionner manuellement ou électriquement une pompe générant quelques dizaines de newtons, pour soulever plusieurs tonnes de marchandises à 6 mètres de hauteur.

La pression de service couramment observée varie selon les équipements et les charges à manipuler, avec des valeurs comprises entre 150 et 250 bar dans les applications industrielles standard selon les standards constructeurs. L’incompressibilité du fluide hydraulique constitue la clé de ce système : contrairement à l’air qui se comprime sous pression, l’huile hydraulique conserve un volume quasi constant, garantissant une transmission instantanée et précise de la force.

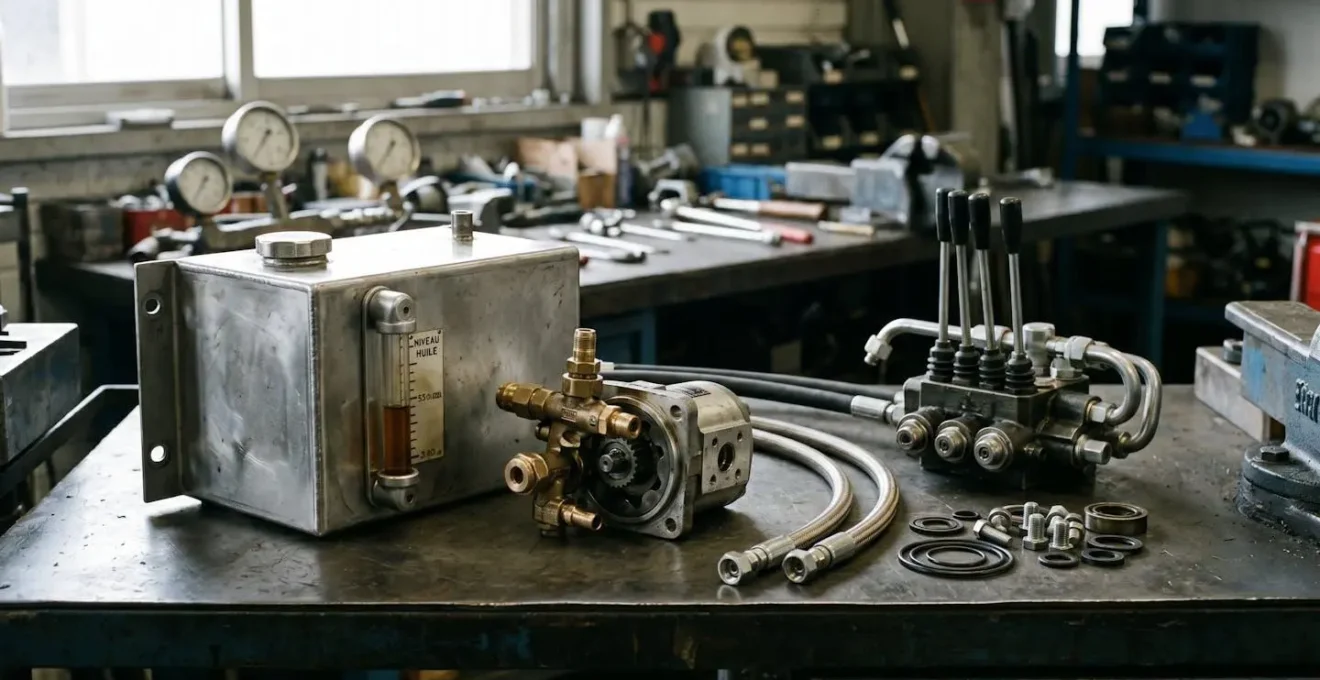

Anatomie d’un circuit hydraulique de levage : les 5 composants indispensables

Un système hydraulique de levage industriel repose sur l’interaction précise de cinq familles de composants, chacune remplissant une fonction critique dans la chaîne de transmission de puissance. La conception d’un circuit fermé assure le recyclage permanent du fluide entre le réservoir et les organes de travail.

Le réservoir constitue le point de départ du circuit : ce conteneur métallique stocke le fluide hydraulique en quantité suffisante pour alimenter l’ensemble des vérins pendant les phases de levage, tout en assurant le refroidissement par échange thermique, la décantation des particules en suspension, et un volume tampon compensant les variations de niveau. La pompe hydraulique convertit l’énergie mécanique fournie par un moteur électrique ou thermique en énergie hydraulique sous forme de débit et de pression. Les pompes volumétriques à engrenages aspirent le fluide depuis le réservoir et le refoulent vers le circuit sous pression.

Le vérin hydraulique transforme l’énergie de pression en mouvement linéaire. Constitué d’un cylindre étanche fermé par deux fonds, il renferme un piston mobile solidaire d’une tige coulissante guidée par des joints toriques. Deux chambres séparées par le piston reçoivent alternativement le fluide sous pression : l’alimentation de la chambre inférieure provoque l’extension de la tige (phase de levage), tandis que l’alimentation de la chambre supérieure entraîne sa rétraction (phase de descente).

Le distributeur hydraulique pilote la circulation du fluide entre la pompe, les vérins et le réservoir. Un distributeur 4 voies / 3 positions standard comporte 4 orifices de raccordement (pompe, réservoir, 2 sorties vérin) et 3 positions de levier (montée, neutre, descente). L’opérateur actionne mécaniquement ou électriquement le tiroir interne du distributeur, qui oriente sélectivement le flux vers la chambre du vérin à alimenter. La position neutre bloque simultanément toutes les voies, maintenant la charge en position par incompressibilité du fluide prisonnier dans le vérin.

Le circuit de liaison relie physiquement les composants par des tuyauteries rigides en acier ou des flexibles tressés haute pression. Ces conduites dimensionnées pour résister aux pressions de service transportent le fluide depuis la pompe vers les distributeurs, puis vers les vérins, avant de ramener le fluide refoulé vers le réservoir. Les flexibles modernes supportent des pressions de service de 250 bar en continu et des pointes à 400 bar, avec une durée de vie garantie de 8 à 10 ans en usage industriel normal. Le fluide hydraulique remplit simultanément quatre fonctions : transmission de puissance par incompressibilité, lubrification des pièces mobiles, refroidissement des composants par convection, et protection contre la corrosion des surfaces métalliques. Les huiles minérales de grade ISO VG 46 dominent les applications industrielles courantes, offrant un compromis entre viscosité stable sur une large plage thermique et coût modéré. Conformément aux prescriptions réglementaires détaillées par l’INRS, la qualité du fluide conditionne directement la fiabilité du système et justifie des contrôles périodiques rigoureux.

Les systèmes hydrauliques s’inscrivent dans un paysage technologique diversifié où chaque solution présente des atouts spécifiques selon le contexte opérationnel. Ce positionnement concurrentiel repose sur des critères objectifs mesurables en conditions réelles d’exploitation. Le tableau suivant compare quatre technologies majeures de levage industriel sur cinq critères décisionnels objectifs :

L’hydraulique s’impose naturellement pour les applications combinant charges lourdes, cycles intensifs et contraintes budgétaires maîtrisées sur le long terme.

Du repos à l’élévation : décryptage du cycle opérationnel complet

Le fonctionnement d’un système de levage hydraulique s’organise en une séquence chronologique de quatre phases distinctes. Au repos, le distributeur en position neutre isole toutes les voies du circuit. L’actionnement du levier de montée bascule le tiroir du distributeur, ouvrant simultanément deux passages : la voie reliant la pompe à la chambre inférieure du vérin, et la voie reliant la chambre supérieure au réservoir. Le fluide refoulé par la pompe s’engouffre sous pression dans la chambre inférieure, poussant le piston vers le haut.

La vitesse d’extension de la tige dépend directement du débit de la pompe et de la surface active du piston. La résistance opposée par la charge détermine la pression nécessaire : le limiteur de pression intervient si la charge dépasse la capacité nominale, protégeant le circuit contre une surpression destructrice.

Une fois la hauteur souhaitée atteinte, l’opérateur relâche le levier de commande. Le distributeur revient en position neutre, fermant toutes les voies de passage. Le fluide emprisonné dans les deux chambres du vérin ne peut s’échapper, et son incompressibilité bloque mécaniquement le piston en position. Ce verrouillage hydraulique maintient la charge sans aucune consommation d’énergie. Le respect strict des règles de sécurité des appareils impose des dispositifs de sécurité redondants (clapets, limiteurs de pression) pour prévenir toute chute de charge.

La phase de descente requiert un contrôle précis du débit de fluide évacué de la chambre inférieure vers le réservoir. L’opérateur actionne le levier de descente, ouvrant progressivement un passage calibré qui permet au poids de la charge de repousser le piston vers le bas, chassant le fluide à travers un orifice de section réduite. Cette restriction crée une contre-pression qui freine le mouvement et garantit une descente maîtrisée, même avec des charges lourdes.

La fiabilité opérationnelle des systèmes hydrauliques s’intègre dans une vision globale incluant outils de suivi et de traçabilité pour optimiser la disponibilité du parc et anticiper les besoins de maintenance avant l’apparition de symptômes critiques.

Maintenance préventive : les 4 points de vigilance pour garantir fiabilité et durée de vie

Dans une logique d’optimisation de la chaîne d’approvisionnement, intégrer un programme de maintenance préventive rigoureux réduit les immobilisations imprévues et sécurise les cadences de production. Les chiffres du secteur confirment que la contamination du fluide hydraulique représente la première cause de défaillance des systèmes, devant l’usure mécanique des joints et la rupture de flexibles. Un plan de surveillance structuré autour de quatre axes critiques prolonge la durée de vie des équipements par rapport à une approche curative réactive.

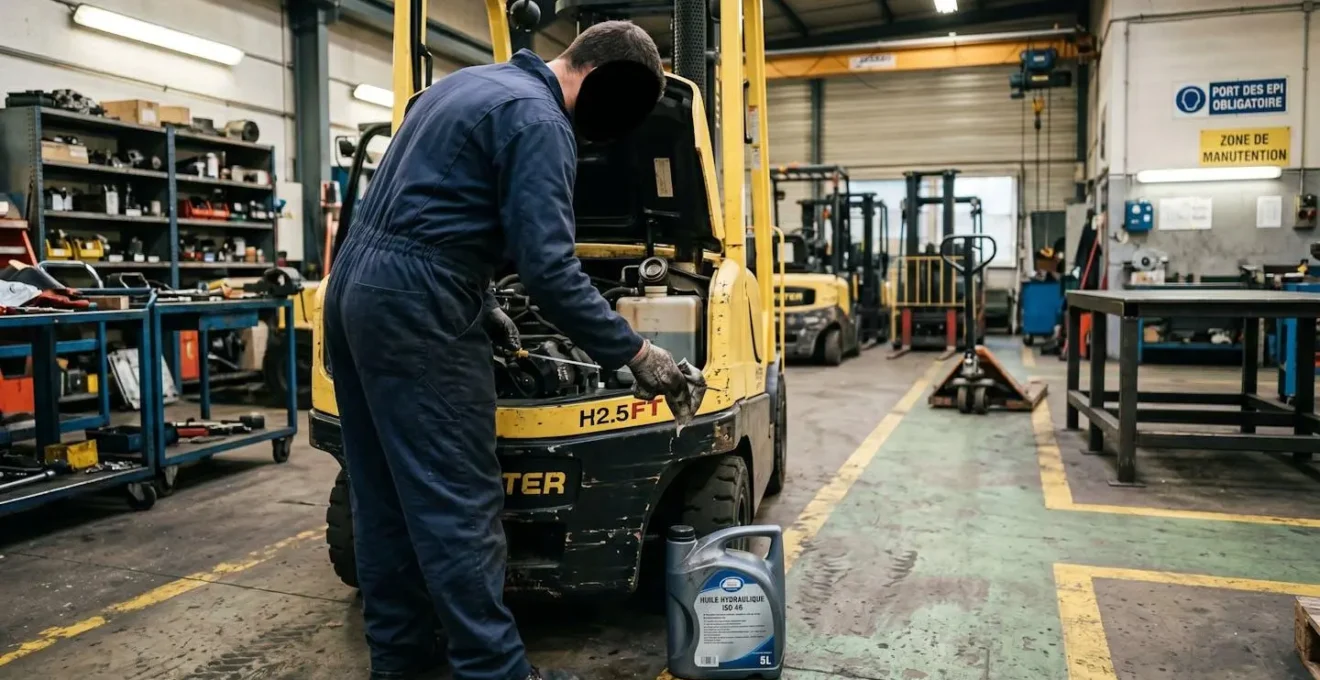

La qualité du fluide conditionne directement la longévité de l’ensemble des composants mobiles. L’huile hydraulique se dégrade progressivement sous l’effet de la température, de l’oxydation et de la contamination par des particules métalliques ou de l’eau. Un fluide encrassé perd ses propriétés lubrifiantes, accélère l’usure des pompes et des joints, et obstrue les filtres. En usage intensif quotidien, un renouvellement tous les 12 à 18 mois constitue une base saine, accompagné d’un contrôle visuel trimestriel de la couleur et de la limpidité.

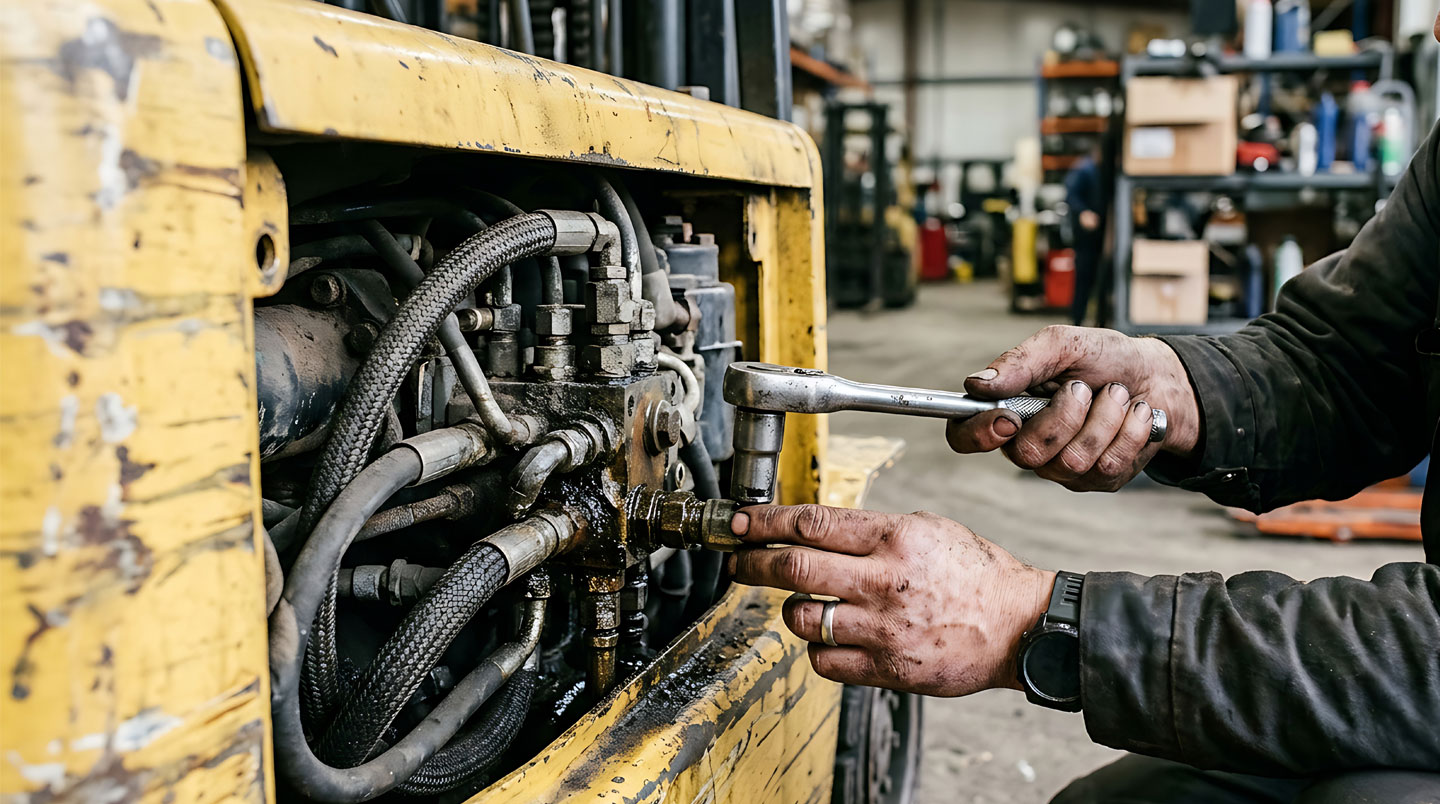

Les fuites d’huile représentent le symptôme visible le plus fréquent de dégradation du circuit. Elles proviennent majoritairement de l’usure des joints toriques des vérins, du desserrage des raccords de flexibles, ou de la fissuration des conduites rigides sous vibrations. Le bilan 2024 du Ministère du Travail met en évidence que 38% des accidents du travail signalés impliquent des équipements mobiles et de levage, avec 24% des accidents mortels attribués à cette catégorie d’équipements. Le contrôle systématique des zones de jonction lors de chaque intervention prévient les défaillances brutales en service.

La pression du circuit nécessite une surveillance permanente via un manomètre de contrôle, lorsque l’équipement en dispose. Une pression anormalement basse malgré une charge standard révèle une usure de pompe, un réglage déréglé du limiteur, ou une fuite interne au vérin. Les vérifications réglementaires périodiques imposées tous les six mois pour les appareils de levage, conformément à l’article R. 4323-23 du Code du travail, incluent systématiquement un test de pression à vide et en charge pour certifier l’intégrité du système.

Au-delà de ces vérifications systématiques, les responsables maintenance rencontrent régulièrement des interrogations techniques lors de l’exploitation quotidienne des systèmes hydrauliques. Voici les réponses aux situations les plus fréquemment observées sur le terrain.
